Metal shteel sheets Macchina foratrice CNC
Metal shteel sheets Macchina foratrice CNC
Metal shteel sheets Macchina foratrice CNC
Metal shteel sheets Macchina foratrice CNC
Metal shteel sheets Macchina foratrice CNC
Metal shteel sheets Macchina foratrice CNC

Metal shteel sheets Macchina foratrice CNC

Tipo di pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,FCA,CPT
Quantità di ordine minimo: 1 Set/Sets
Termine di consegna: 30 giorni

Informazioni basilari

    Modello:  TPD2016

    Model No.: TPD2016

    Certification: GS, ISO 9001

    Condition: New

    Trademark: SUNRISE

    Transport Package: Plywood Case

    Package Size: 4.5*2.61*2.85m

    HS Code: 8459210000

    Color: Optional

Additional Info

    Pacchetto: Scatole di legno

    produttività: 200 Sets/Year

    marchio: Sunrise CNC

    Trasporti: Ocean,Land

    Luogo di origine:  Cina

    Abilità del rifornimento: 200 Sets/Year

    Certificati : GS, ISO 9001

    Codice SA: 8459210000

    Porta: Qingdao

Descrizione del prodotto

Questa macchina per foratura a piastra cnc può elaborare la dimensione massima del pezzo da 2000 * 1600 mm (L × W × H). La perforatrice della piastra può elaborare il diametro di perforazione massimo è φ12- φ50mm. La velocità di rotazione (regolazione della velocità continua) è 120 ~ 560r / min. La resistenza massima di alimentazione è 350mm. La velocità di alimentazione (alimentazione idraulica) è 20 ~ 200 mm / min.

Questi tavoli da lavoro intercambiabili possono ridurre notevolmente i tempi di carico e scarico e migliorare l'efficienza produttiva. Lo spessore di serraggio è 15 ~ 80 mm. La pressione del sistema idraulico è 6Mpa. Il servomotore dell'asse X è 1,3 kW. Il servomotore dell'asse Y è 1,3 kW. La velocità di spostamento degli assi X e Y è 10 m / min. La precisione del foro è di ± 0,5 mm.

Questa trapano a controllo numerico utilizza un'unità di perforazione a controllo automatico della corsa. L'alimentazione rapida, l'avanzamento di lavoro e il prelievo rapido vengono trasformati automaticamente senza preimpostare manualmente i parametri come la lunghezza della punta e lo spessore del pezzo prima di operare, in modo che la macchina sia facile da usare.

I pezzi sono serrati saldamente da morsetti idraulici. Per pezzi di piccole dimensioni, la macchina può bloccare quattro gruppi insieme in modo da ridurre il periodo di preparazione della produzione e migliorare l'efficienza.


Questa è una macchina CNC speciale per la foratura di piastre e flange, utilizzata principalmente nella struttura in acciaio, a torre, a ponte e in altri settori.

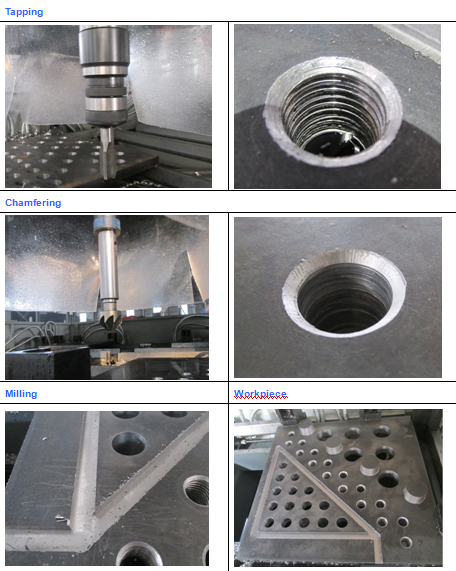

samples
Caratteristiche del prodotto
  1. Cursore CNC e testa unità di foratura, in grado di controllare la profondità dei fori, con funzione di foro cieco di foratura, alesatura, smussatura.
2. La macchina è controllata da PLC e servomotore, garantire il posizionamento di precisione .
3. La macchina dispone di 4 aree di lavoro con riferimento individuale , i pezzi possono essere bloccati da morsetti idraulici in qualsiasi area per la foratura .
4. La macchina si dota di computer per il software, può utilizzare direttamente il disegno CAD automatico, inoltre può elaborare il file NC generato da TEKLA .
5. Il detergente per rottami può raccogliere tutti gli scarti di ferro e il liquido di taglio che si sta riciclando.
6 . Il k ey m e ch anical, parti idrauliche ed elettriche sono tutte le marche famose.
7 . Design di integrazione ottimizzato per macchine complete, senza requisiti di base.
S pecifiche:
Model TPD2012 TPD2016 TPD3016
machine type Gantry movable single spindle CNC drilling machine
Max work piece size (L×W) 2000×1200mm 2000×1600mm 3000×1600mm
Thickness of work piece 5~100m
If work piece is small size, it can be overlapped and processed at the same time.
Height from table top to ground 800mm
Drill unit type sliding table, servo control
Clamp type Hydraulic clamp with 12 clamps
Drill head quantity 1
Max drill diameter Φ50mm
Power of main motor 5.5 kW
Spindle speed 120~560r/min (frequency control)
Spindle vertical stoke (Z axis) 350mm
Drive mode of gantry longitudinal (X axis) Guided by linear rolling guide; driven by AC servo motor and ball screw pairs.
Servo motor power of X axis 1.3 kW
Power head lateral driving type (Y axis) Guided by linear rolling guide; driven by AC servo motor and ball screw pairs.
Servo motor power of Y axis 1. 3 kW
Servo motor power of Z axis 0.85 kW
Motor power of chip cleaner 0.4 kW
Motor power of cooling system 0.42 kW
Motor power of Hydraulic station 2.2 kW
Clamping type Attach Morse 4# quick chuck and 3#, 2# reducing sleeve
Electric control cabinet With dustproof ventilating device and LENOVO computer
Electric control type MISTUBISHI PLC
CNC axis quantity 3
With function of CAD/CAM automatic generation
with function of hole site memory (memory hole site if power off suddenly) and drill pause
Total power ≈12 kW
Total weight About 5200 About 6200 About 7200
Overall dimension 4.5×2.21×2.85 4.5×2.61×2.85 5.5×2.61×2.85

Nostro servizio

Installazione:

Il venditore deve inviare un ingegnere nel paese dell'acquirente per l'installazione, la messa in servizio e la formazione. Il compratore è responsabile di fornire tutte le attrezzature necessarie per la movimentazione e il sollevamento delle parti della macchina prima che gli ingegneri del venditore si rechino nello stabilimento dell'acquirente. Inoltre, l'acquirente dovrebbe fornire ai lavoratori supporto nelle attività di installazione, sotto la supervisione degli ingegneri del venditore.

Commissione:

Il Fornitore deve fornire disegni e altri dettagli del materiale / preparazione necessari per l'installazione di macchinari che l'acquirente deve preparare e tenere pronti prima che la macchina arrivi allo stabilimento dell'acquirente. L'installazione e la messa in servizio possono essere completate entro 5-10 giorni per la macchina di cui sopra in genere.

Formazione:

La formazione includerà la formazione sulla programmazione del computer, il funzionamento della macchina e la risoluzione dei problemi. Il tempo di allenamento è al massimo di 5 giorni per questa macchina.
Il compratore dovrebbe organizzare non meno di due persone per l'accettazione della formazione. Dopo la formazione, l'acquirente deve firmare il "Rapporto di ricezione e ispezione" fornito dal venditore per dimostrare l'esito positivo della messa in servizio e dell'accettazione dell'acquirente.
