Foratrice per piastre ad alta velocità

    Tipo di pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Incoterm: FOB,CFR,CIF,FCA,CPT
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 30 giorni
Informazioni basilari

Modello:  TPHD3020

Model No.: TPHD3020

Certification: GS, CE, RoHS, ISO 9001

Max. Thickness Of Workpiece: 250mm

Morse Type: #4

Max. Drilling Diameter: 50mm

Rotary Speed: 30-3000rpm

Max Feed Stroke: 350mm

Clamping Force: 7.5kn/Each

Qty.of Clamps: 12

Additional Info

Pacchetto: Scatole di legno

produttività: 30set/Month

marchio: Sunrise CNC

Trasporti: Ocean,Land,Air

Luogo di origine:  Cina

Abilità del rifornimento: 30set/Month

Certificati : GS, CE, RoHS, ISO 9001

Codice SA: 8459210000

Porta: Qingdao,Guangzhou,Shenzhen

Descrizione del prodotto

Questo trapano ad alta velocità è utilizzato principalmente per l'industria degli scambiatori di calore. Viene principalmente utilizzato per trapanare o fresare sul piatto. Il movimento longitudinale della fresa della fresatrice adotta due guide lineari ad alta resistenza del cuscinetto posizionate su entrambi i lati del piano di lavoro, alta agilità, alta qualità e prestazioni eccellenti.

La programmazione della macchina di perforazione CNC è molto semplice. Il prezzo della macchina di perforazione cnc è molto competitivo. Jinan Sunrise CNC sarà il miglior fornitore di trapani.

La fresatrice adotta un servomotore AC e una precisa vite a ricircolo di sfere di grandi dimensioni per la guida simultanea, assicurando l'alta precisione di posizionamento e la precisione di riposizionamento. I doppi dadi sulla vite a ricircolo di sfere sono stati pre-serrati, rimuovendo il gioco per garantire una trasmissione precisa.

La larghezza del piano di lavoro della fresatrice ad alta velocità della scanalatura a T è di 28 mm. La fresatrice per fogli può sopportare 5 tonnellate per metro quadrato. La velocità di rotazione del mandrino della foratrice CNC della piastra tubiera è di 2400 r / m.

Perforatrice ad alta velocità mobile del cavalletto CNC TPHD3020


Industria applicabile:
Utilizzato principalmente per la foratura di piastre tubolari, assicelle, flange e piastre di grandi dimensioni nei settori petrolchimico, della caldaia, eolica, flangia e anche per le piastre di collegamento in edilizia, ponti, scambiatori di calore, industrie di torre di ferro.

Caratteristica del prodotto :
1. Le coppie di guide lineari per carichi pesanti sono dotate rispettivamente su due lati del letto della macchina. Il movimento longitudinale dei due lati del gantry viene azionato in modo sincrono tramite il servomotore AC e una coppia di viti a ricircolazione di sfere di precisione.

2. Due diapositive mobili sono equipaggiate sulla traversa del portale. I cursori sono guidati da due coppie di guide a rulli lineari e azionati da un servomotore AC e da una coppia di viti a ricircolo di sfere di precisione, rispettivamente.
3. I vetrini sulla traversa sono dotati di mandrini di perforazione a mandrino verticale a controllo numerico, che adotta un motore di conversione speciale con carico pesante per mandrino. Il motore aziona il mandrino tramite cinghia sincrona. Il fuso di perforazione adotta il fuso di precisione di Taiwan (raffreddamento interno) con il meccanismo automatico della broccia della molla del disco, cilindro idraulico che allenta taglierina, molto conveniente per cambiare lo stinco.
4. La macchina è dotata di sistema idraulico per completare il bilanciamento idraulico del pistone verticale e del cutter idraulico che perde il mandrino.
5. Adotta il sistema CNC FAGOR8055 della Spagna o il CNC SIEMENS, dotato di interfaccia RS232 e schermo LCD. La programmazione automatica fornita non solo può generare automaticamente programmi di elaborazione, ma anche visualizzare l'anteprima della posizione del foro prima della perforazione.
6. E 'dotato di trituratore automatico di trucioli e carrello di raccolta trucioli. Il sistema di raffreddamento è dotato di filtro di carta, pompa di raffreddamento interna ad alta pressione e pompa di raffreddamento esterno a bassa pressione, che vengono utilizzati per il raffreddamento interno o esterno della taglierina.
7. Per garantire l'affidabilità del tornio, i componenti chiave utilizzano prodotti importati di alta qualità. Vedere la lista dei pezzi di ricambio principale per i dettagli.

specifiche tecniche:
Parameter Name Item Parameter Value
Max. size L X W 3000X2000mm
Max thickness   250mm
Work table Width of T slot 28/500mm
Vertical slide type drill head Quantity 1
Main spindle taper hole BT50
Max drill diameter φ50mm
Main spindle speed 30-3000r/min
Motor power of spindle 22kW
(X axis)
Gantry longitudinal move

Max. stroke 3000mm
Moving speed of X axis 0-8m/min
Servo motor power of X axis 3kW
(Y axis)
Power head transversal move

Max stroke 3000mm
Moving speed of Y axis 0-8m/min
Servo motor power of Y axis 3kW
(Z axis)
Vertical slider feeding
Stroke of Z axis 500mm
Feeding speed of Z axis 0-5m/min
Servo motor power of Z axis 3kW
Positioning accuracy X/Y axis ≤0.08mm/ Full length
Repositioning accuracy X/Y axis ≤0.04mm


Nostro servizio

Installazione:

Il venditore deve inviare un ingegnere nel paese dell'acquirente per l'installazione, la messa in servizio e la formazione. Il compratore è responsabile di fornire tutte le attrezzature necessarie per la movimentazione e il sollevamento delle parti della macchina prima che gli ingegneri del venditore si rechino nello stabilimento dell'acquirente. Inoltre, l'acquirente dovrebbe fornire ai lavoratori supporto nelle attività di installazione, sotto la supervisione degli ingegneri del venditore.

Commissione:

Il Fornitore deve fornire disegni e altri dettagli del materiale / preparazione necessari per l'installazione di macchinari che l'acquirente deve preparare e tenere pronti prima che la macchina arrivi allo stabilimento dell'acquirente. L'installazione e la messa in servizio possono essere completate entro 5-10 giorni per la macchina di cui sopra in genere.

Formazione:

La formazione includerà la formazione sulla programmazione del computer, il funzionamento della macchina e la risoluzione dei problemi. Il tempo di allenamento è al massimo di 5 giorni per questa macchina.

Il compratore dovrebbe organizzare non meno di due persone per accettare la formazione. Dopo la formazione, l'acquirente deve firmare il "Rapporto di ricezione e ispezione" fornito dal venditore per dimostrare l'esito positivo della messa in servizio e dell'accettazione dell'acquirente.
01

La nostra azienda

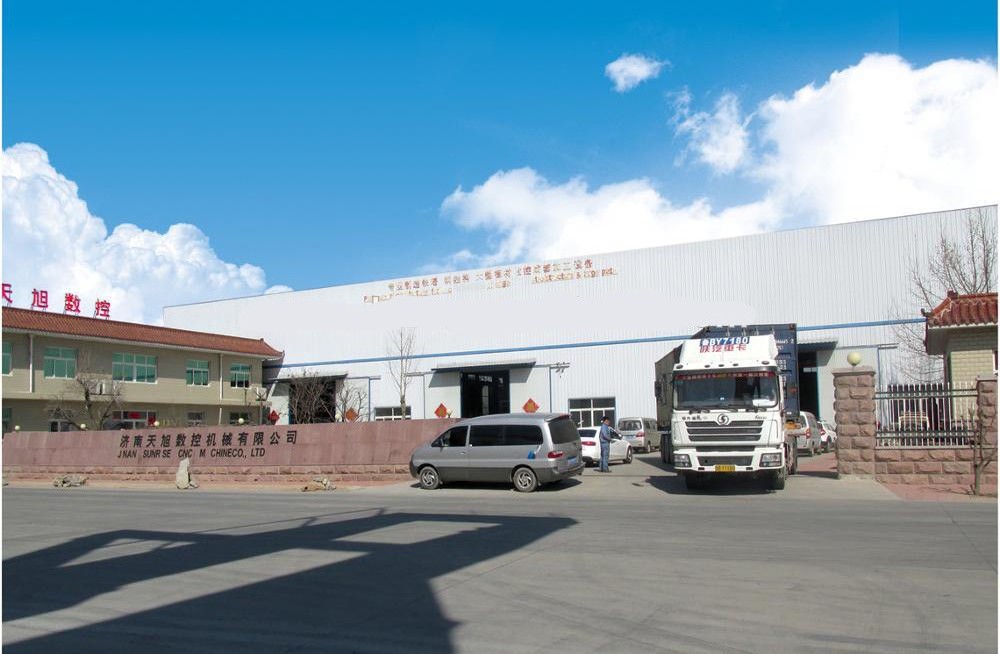

Fabbrica:

Con lo sviluppo di SUNRISE, ora la nostra azienda ha occupato posizioni importanti in questo settore. A causa degli ordini e delle prestazioni di vendita è in continuo miglioramento, al fine di migliorare lo sviluppo, per soddisfare la domanda del cliente, e per fornire ai clienti attrezzature di alta qualità con il minor tempo, la nostra azienda ha acquistato il nuovo sito, l'area di circa 50.000 metri quadrati , questo renderà una preparazione sufficiente per lo sviluppo della nostra azienda e di ogni cliente.

workshop:

La qualità fa la marca, l'onestà conquista il mercato, l'armonia converge i talenti e l'innovazione promuove lo sviluppo. La nostra capacità di fornire costantemente prodotti innovativi di alta qualità che superano e superano la concorrenza, è il motivo per cui siamo una delle aziende di maggior successo che offre le soluzioni più avanzate e produttive nel settore delle macchine CNC.

Magazzino:

La produzione di prodotti orientati al cliente è sempre stata la nostra massima preoccupazione. Crediamo che la qualità sia l'anima di un'impresa per sempre. Pertanto, non abbiamo mai compromesso con la qualità dei nostri prodotti. Adottiamo idee e sistemi di gestione avanzati e scientificamente moderni per realizzare il controllo di supervisione tra tutti gli aspetti di produzione, ispezione, vendita e assistenza ecc., Che aiutano a controllare la qualità, aumentare l'efficienza del lavoro e garantire stabilità, affidabilità e precisione dei prodotti. Pertanto, l'impresa può ottenere uno sviluppo rapido e sostenibile.

Squadra:

Siamo un team di professionisti esperti e dinamici che sono esperti nella gestione del lavoro di precisione attraverso processi scientifici. I talenti professionali eccellenti uniscono un team potente e creativo di progettazione, ricerca e sviluppo, che costruiscono la nostra solida forza tecnica e competitività. E la nostra azienda si sta sviluppando rapidamente e fornisce un servizio specializzato a tutti i clienti.

0031

Imballaggio e consegna
Dettagli dell'imballaggio: Imballaggio, questo modello ha bisogno di 1 * 20 GP;
Dettagli di consegna: 30-50 giorni dopo aver ricevuto il primo pagamento.


1. Imballaggio di logistica speciale
2. Dimensioni del cartone idonee
3. Fissare
4. Posizionamento professionale
5. Shock professionale
6. Pacchetto completo

003



Le nostre certificazioni

SUNRISE è focalizzata sulla qualità e sull'immagine aziendale. Vinciamo sul mercato con una buona qualità e servizio. La società ha già superato il Sistema internazionale di gestione della qualità ISO9001: certificazione 2008 per molti anni e anche ottenuto il certificato CE, ha ottenuto senza problemi il titolo di High e New Tech Enterprises . E ha più di dieci diritti di proprietà intellettuale e tecnologia brevettuale. Abbiamo il diritto di importazione ed esportazione. I nostri prodotti esportati in Russia, Asia meridionale, Asia sud-orientale, Medio Oriente, Sud America, Africa, Australia, Europa dell'Est ecc.


Foto del cliente

SUNRISE CNC MACHINE IN TUTTO IL MONDO, HA ESPORTATO PIÙ DI 30 PAESI.

I nostri prodotti sono esportati in Russia, Ucraina, Albania, Romania, Iran, Israele, Giordania, Turchia, Uzbekistan, Egitto, Emirati Arabi Uniti, Arabia Saudita, Libano, Messico, Argentina, Brasile, Marocco, Sud Africa, Kenya, India, Australia, Indonesia, Vietnam, Sri Lanka, Singapore, Malesia, Tailandia, Myanmar ecc.
