Perforatrice per punzonatura CNC di alta precisione Pprd103
Perforatrice per punzonatura CNC di alta precisione Pprd103
Perforatrice per punzonatura CNC di alta precisione Pprd103
Perforatrice per punzonatura CNC di alta precisione Pprd103

Perforatrice per punzonatura CNC di alta precisione Pprd103

Tipo di pagamento: L/C, T/T, D/P, Western Union, Paypal, Money Gram

Informazioni basilari

    Modello:  TPPRD103

Additional Info

    produttività: 50set/Month

    Luogo di origine:  Cina

    Abilità del rifornimento: 50set/Month

    Certificati : GS, CE, ISO 9001

Descrizione del prodotto

Modello n .: TPPRD103
Fonte di energia: pressione idraulica
Precisione: alta precisione
Certificazione: GS, CE, ISO 9001
Condizione: nuovo
Dimensione del pezzo: 1500 * 1000mm
Diametro massimo di perforazione: 26
Spessore piastra punzonatura: 5-25
Forza di punzonatura: 1200 kn
Forza di marcatura: 1000 kn

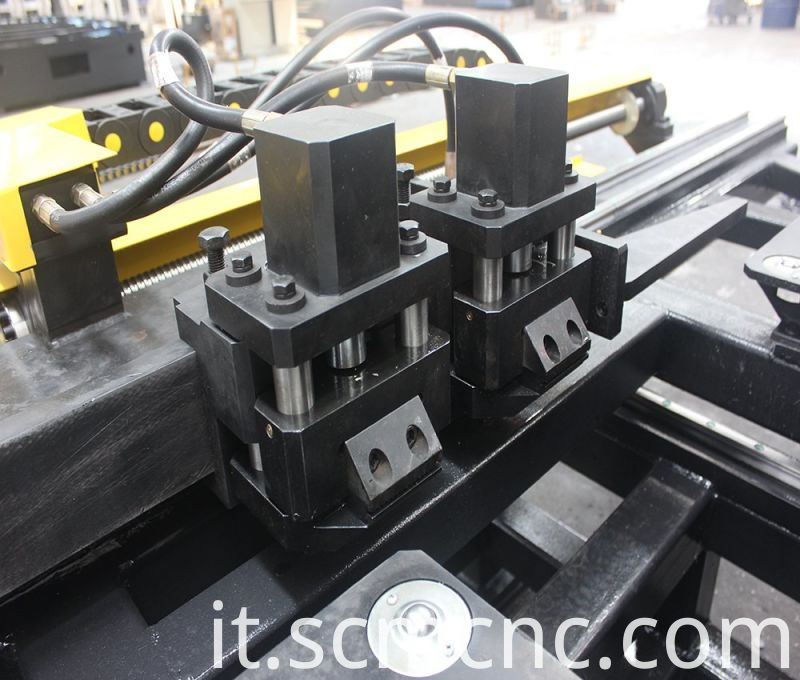

Die Station: 4
Max. Diametro di foratura: 50mm
Max. Spessore di foratura: 40mm
Velocità di alimentazione di foratura: 25 ~ 280mm / min
Corsa del fuso di perforazione: 180mm
Marchio: Sunrise
Pacchetto di trasporto: casi di legno
Specifica: 7200kg
Origine: Cina
Codice HS: 8462411900
TPPD103 / TPPRD103 (Modello avanzato) Punzonatura CNC, foratura e marcatura macchina per lastre


Industria applicabile :
Utilizzato per punzone, trapano e contrassegno di piastra di giunzione nel campo della torre di ferro, struttura in acciaio, ponte. Inoltre è usato per perforare, perforare e segnare di piastra metallica dell'altro commercio.


Caratteristiche del prodotto:
1. Il telaio della macchina è costituito dalla saldatura a piastra di tipo C, con buona rigidità e grande spazio di manovrabilità. La macchina imposta tre stazioni di die (tra le quali una è la stazione di marcatura), stazioni di commutazione automatiche. Sistema di fissaggio può adattarsi a differenti lavoro - piece, da zero setti come segno di riferimento, e il lavoro - pezzo supportato da tavolo da lavoro rotolamento-ball. L'azione dell'asse X e Y deve essere controllata dal servomotore e dalla vite a ricircolo di sfere e il sistema CNC a doppio asse controlla la posizione della punzonatura, in modo da rendere automaticamente l'intero processo di lavorazione; operatore può inserire le dimensioni del lavoro - pezzo da computer per il programma chiamante ripetuto in futuro.
2. Adottare la tecnologia CNC, servo infeeding del motore, con alta efficienza, lavoro stabile - ad alta precisione.
3. Componenti funzionali importanti adottano un assemblaggio modulare, facile da riparare.
4. Esegui punzonatura, marcatura e foratura su un piatto.
5. L'unità di foratura ha le funzioni che includono cadute rapide, alimentazione del lavoro lenta e ritorno rapido per migliorare l'efficienza lavorativa.
6. Facile programmazione, può immettere il diametro e la posizione dei fori sul computer, e può anche utilizzare il programma generato dal software di lofting, o adottare la conversione diretta CAD / CAM.
7. La stazione idraulica adotta la doppia pompa, il singolo motore, il sistema di raffreddamento ad acqua, accoppiamento del manicotto per tutte le condutture. La colla del tubo e del giunto vengono esportati.
8. L'asse X e Y sono azionati da servomotore, vite a ricircolo di sfere e guida lineare, che garantiscono l'alta precisione.
9 . Con la funzione di autodiagnostica dei guasti.
10 . Alleggerire la forza lavorativa dei lavoratori.
11. POTENZA: sistemi trifase a quattro fili
Tensione AC: 380V
Fluttuazione della tensione: ± 5%
Frequenza: 50Hz
Temperatura di lavoro locale: 0-40 ° C
Vantaggi speciali:
La stazione idraulica adotta la doppia pompa e il singolo motore. La velocità di punzonatura è più veloce di quella di altre aziende, quindi è più efficiente e migliora l'abilità dell'officina.
Adotta un giunto a manicotto per tutte le tubazioni, che evita perdite. La colla del tubo e del giunto viene esportata dalla Germania.

Parametro di base del prodotto :
Model TPPD103 TPPRD103
Max size of work piece  L×W(mm) 1500×800
Max. punching diameter (mm) Φ26
Plate punching thickNess (mm) 5~25(Q235) 5~25(Q345)
5~20(Q420)
Max. drilling diameter (mm) Φ50
Max. drilling thickNess (mm) 40
Punching force (kN) 1000 1200
Marking force (kN) 800 1000
Min. distance between hole and plate edge (mm) Punching 25
Drilling Depends on hole diameter
Character dimension (mm) 14×10×19
Qty. of character 12 16
Die-stations 4
Feeding speed of drilling(mm/min) 25~280
Stroke of drilling spindle(mm) 180
Rotation speed of drilling spindle(r/min) 120~560
Programming mode  Auto CAD or lofting software
Overall dimensions  L×W×H (mm) 3200×3000×2600 3300×3200×2600
Machine weight (Kg) 5800 7000



Perforatrice per punzonatura CNC di alta precisione Pprd103



La nostra azienda

Fabbrica:

Con lo sviluppo di SUNRISE, ora la nostra azienda ha occupato posizioni importanti in questo settore. A causa degli ordini e delle prestazioni di vendita è in continuo miglioramento, al fine di migliorare lo sviluppo, per soddisfare la domanda del cliente, e per fornire ai clienti attrezzature di alta qualità con il minor tempo, la nostra azienda ha acquistato il nuovo sito, l'area di circa 50.000 metri quadrati , questo renderà una preparazione sufficiente per lo sviluppo della nostra azienda e di ogni cliente.

workshop:

La qualità fa la marca, l'onestà conquista il mercato, l'armonia converge i talenti e l'innovazione promuove lo sviluppo. La nostra capacità di fornire costantemente prodotti innovativi di alta qualità che superano e superano la concorrenza, è il motivo per cui siamo una delle aziende di maggior successo che offre le soluzioni più avanzate e produttive nel settore delle macchine CNC.

Magazzino:

La produzione di prodotti orientati al cliente è sempre stata la nostra massima preoccupazione. Crediamo che la qualità sia l'anima di un'impresa per sempre. Pertanto, non abbiamo mai compromesso con la qualità dei nostri prodotti. Adottiamo idee e sistemi di gestione avanzati e scientificamente moderni per realizzare il controllo di supervisione tra tutti gli aspetti di produzione, ispezione, vendita e assistenza ecc., Che aiutano a controllare la qualità, aumentare l'efficienza del lavoro e garantire stabilità, affidabilità e precisione dei prodotti. Pertanto, l'impresa può ottenere uno sviluppo rapido e sostenibile.

Squadra:

Siamo un team di professionisti esperti e dinamici che sono esperti nella gestione del lavoro di precisione attraverso processi scientifici. I talenti professionali eccellenti uniscono un team potente e creativo di progettazione, ricerca e sviluppo, che costruiscono la nostra solida forza tecnica e competitività. E la nostra azienda si sta sviluppando rapidamente e fornisce un servizio specializzato a tutti i clienti.
Perforatrice per punzonatura CNC di alta precisione Pprd103
Nostro servizio

Installazione:

Il venditore deve inviare un ingegnere nel paese dell'acquirente per l'installazione, la messa in servizio e la formazione. Il compratore è responsabile di fornire tutte le attrezzature necessarie per la movimentazione e il sollevamento delle parti della macchina prima che gli ingegneri del venditore si rechino nello stabilimento dell'acquirente. Inoltre, l'acquirente dovrebbe fornire ai lavoratori supporto nelle attività di installazione, sotto la supervisione degli ingegneri del venditore.

Commissione:

Il Fornitore deve fornire disegni e altri dettagli del materiale / preparazione necessari per l'installazione di macchinari che l'acquirente deve preparare e tenere pronti prima che la macchina arrivi allo stabilimento dell'acquirente. L'installazione e la messa in servizio possono essere completate entro 5-10 giorni per la macchina di cui sopra in genere.

Formazione:

La formazione includerà la formazione sulla programmazione del computer, il funzionamento della macchina e la risoluzione dei problemi. Il tempo di allenamento è al massimo di 5 giorni per questa macchina.

Il compratore dovrebbe organizzare non meno di due persone per accettare la formazione. Dopo la formazione, l'acquirente deve firmare il "Rapporto di ricezione e ispezione" fornito dal venditore per dimostrare l'esito positivo della messa in servizio e dell'accettazione dell'acquirente.



Perforatrice per punzonatura CNC di alta precisione Pprd103

Imballaggio e consegna
Dettagli dell'imballaggio: Imballaggio, questo modello ha bisogno di 1 * 20 GP;
Dettagli di consegna: 30-50 giorni dopo aver ricevuto il primo pagamento.


1. Imballaggio di logistica speciale
2. Dimensioni del cartone idonee
3. Fissare
4. Posizionamento professionale
5. Shock professionale
6. Pacchetto completo
Perforatrice per punzonatura CNC di alta precisione Pprd103
